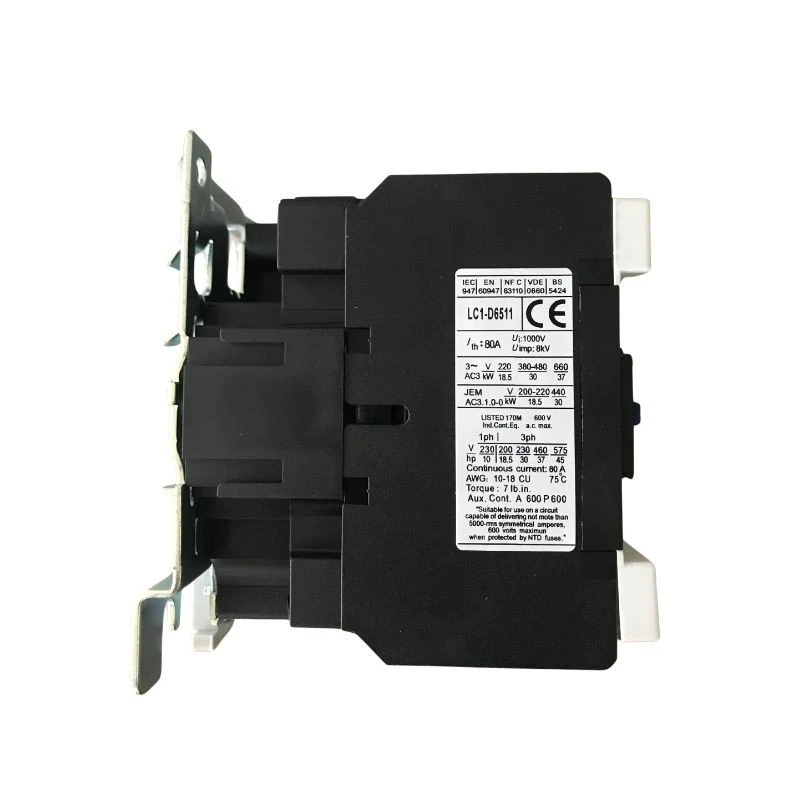

Contactor magnético de 3 polos 65A
Contactor magnético de 3 polos de 65 A para conmutación remota de circuitos de alimentación de CA. Clasificado para 65 A (AC‑3) con aislamiento de 690 V, con una bobina de 220 V CA. Adecuado para arranque de motores, HVAC, iluminación, calefacción y automatización industrial. Incluye contactos auxiliares, montables en panel/riel DIN, cumple con IEC/UL.
Descripción
Descripción de productos
Este contactor magnético de 3-polos de 65 A es un dispositivo de conmutación electromagnético robusto diseñado para el control remoto de circuitos de potencia en aplicaciones industriales y comerciales exigentes. Diseñado para servicio AC-3, es ideal para arrancar y detener motores de jaula de ardilla y otras cargas de alta inducción.
El contactor magnético de 3 polos de 65 A normalmente tiene una potencia nominal de 65 A (AC-3) a 400 V, lo que corresponde a una potencia de motor de aproximadamente 30 kW/40 HP. Con un voltaje de aislamiento de 1000 V y un voltaje operativo nominal de hasta 690 V CA, ofrece una amplia compatibilidad con varios sistemas de energía.
Características y especificaciones clave
- Corriente nominal: 65 A (AC-3) / hasta 80-110 A (AC-1 resistiva)
- Configuración de polos: 3 polos (3PST-NO / 3NO)
- Clasificación del motor: 30 kW / 40 HP a 400-480 V CA
- Contactos auxiliares: normalmente incluye{0}}contactos auxiliares integrados (p. ej., 1NO/1NC o 2NO/2NC) para retroalimentación de estado e integración del circuito de control.
- Voltaje de la bobina: Disponible en una variedad de voltajes de CA y CC para adaptarse a varios circuitos de control (p. ej., 220 V CA, 24 V CC, 100-250 V CA/CC)
- Cumplimiento: Fabricado para cumplir con los principales estándares internacionales, incluidos IEC 60947-4-1 y UL 508
- Montaje: Admite montaje en panel y en riel DIN-para una instalación flexible
Aplicaciones típicas
Arrancadores de motor y centros de control de motores.
Sistemas HVAC (compresores, ventiladores, bombas)
Sistemas transportadores y manipulación de materiales.
Estaciones de control de bombas
Automatización industrial y maquinaria controlada-PLC
Guía de selección
|
Tipo |
CJX2-D09 |
CJX2-D12 |
CJX2-D18 |
CJX2-D25 |
CJX2-D32 |
CJX2-D40 |
CJX2-D50 |
CJX2-D65 |
CJX2-D80 |
CJX2-D95 |
|
|
Trabajo clasificado |
AC3 |
9 |
12 |
18 |
25 |
32 |
40 |
50 |
65 |
80 |
95 |
|
AC4 |
3.5 |
5 |
7.7 |
8.5 |
12 |
18.5 |
24 |
28 |
37 |
44 |
|
|
Potencias nominales estándar de motores trifásicos |
220/230V |
2.2 |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
25 |
|
380/400V |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
45 |
|
|
415V |
4 |
5.5 |
9 |
11 |
15 |
22 |
25 |
37 |
45 |
45 |
|
|
500V |
5.5 |
7.5 |
10 |
15 |
18.5 |
22 |
30 |
37 |
55 |
55 |
|
|
660/690V |
5.5 |
7.5 |
10 |
15 |
18.5 |
30 |
33 |
37 |
45 |
55 |
|
|
Corriente térmica nominal (A) |
20 |
20 |
32 |
40 |
50 |
60 |
80 |
80 |
125 |
125 |
|
|
vida electrica |
AC3 (x104) |
100 |
100 |
100 |
100 |
80 |
80 |
60 |
60 |
60 |
60 |
|
AC4 (x104) |
20 |
20 |
20 |
20 |
20 |
15 |
15 |
15 |
10 |
10 |
|
|
Vida mecánica (x10⁴) |
1000 |
1000 |
1000 |
1000 |
800 |
800 |
800 |
800 |
600 |
600 |
|
|
Número de contactos |
3P+NO |
3P+NC+NO |
|||||||||
|
3P+NC |
|||||||||||
Dimensión (mm)
|
Modelo |
Dimensión (mm) |
||||||
|
A |
B |
C |
D |
a |
b |
Φ |
|
|
CJX2-09/12 |
47 |
76 |
82 |
113 |
34/35 |
50/60 |
4.5 |
|
CJX2-18 |
47 |
76 |
87 |
118 |
34/35 |
50/60 |
4.5 |
|
CJX2-25 |
57 |
86 |
95 |
126 |
40 |
48 |
4.5 |
|
CJX2-32 |
57 |
86 |
100 |
131 |
40 |
48 |
4.5 |
|
CJX2-40/65 |
77 |
129 |
116 |
145 |
40 |
100/110 |
6.5 |
|
CJX2-80/95 |
87 |
129 |
127 |
175 |
40 |
100/110 |
6.5 |
Etiqueta: Contactor magnético de 3 polos 65a, fabricantes, proveedores, fábrica de contactor magnético de 3 polos 65a de China
