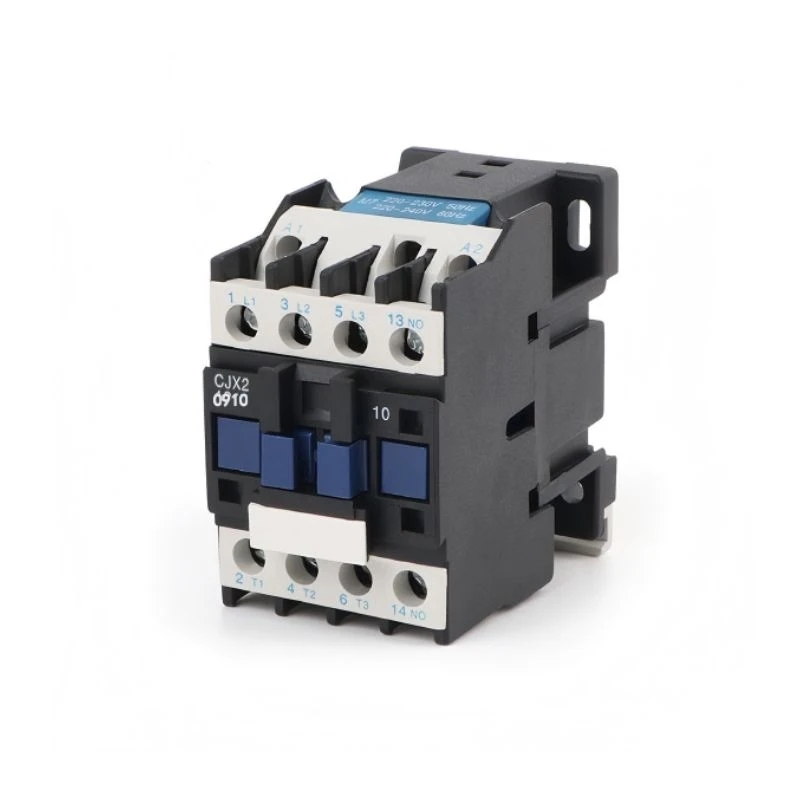

Contactor magnético de bobina 220v



El contactor magnético de bobina de 220 V es un dispositivo de conmutación electromagnético de alto-rendimiento diseñado para el control remoto y el funcionamiento frecuente de circuitos de alimentación de hasta 690 V CA. Diseñado con una bobina operativa de 220 V CA (50/60 Hz), este contactor proporciona un control de encendido/apagado confiable para motores, sistemas de iluminación, cargas de calefacción y otros equipos industriales en aplicaciones de automatización y distribución de energía.



Especificaciones clave



Parámetro	Especificación
Voltaje de la bobina	220 VCA (50/60 Hz)
Consumo de energía de la bobina	Sellado: 7~9 VA / Pick-up: 50~70 VA (varía según el tamaño del marco)
Corriente operativa nominal (es decir)	9A ~ 95A+ (según modelo)
Tensión nominal de aislamiento (Ui)	690V / 1000V
Tensión nominal de resistencia al impulso (Uimp)	6 kV ~ 8 kV
polacos	3 polos (contactos principales) + contactos auxiliares
Contactos auxiliares	1NO+1NC o 2NO+2NC (configurable)
Vida mecánica	Mayor o igual a 10 millones de operaciones
Vida eléctrica	Mayor o igual a 1 millón de operaciones (con carga nominal)
Temperatura de funcionamiento	-35 grados ~ +70 grados
Montaje	Montaje en carril DIN o tornillos
Estándares	IEC 60947-4-1, GB/T 14048.4



Características y beneficios



• Sistema electromagnético confiable: el contactor magnético de bobina de 220 V genera un fuerte campo magnético para el cierre positivo del contacto, lo que garantiza una conducción estable incluso bajo fluctuaciones de voltaje (funciona al 85 % ~ 110 % del voltaje nominal).



• Alta capacidad de ruptura: los contactos principales de aleación de plata-proporcionan una excelente resistencia al arco y una baja resistencia de contacto, lo que permite la interrupción segura de altas corrientes de irrupción (corrientes de arranque del motor de hasta 7 × Ie).



• Configuración versátil de contactos auxiliares: los contactos auxiliares-incorporados admiten circuitos de retención automática, enclavamiento y retroalimentación de señal para una integración perfecta en sistemas lógicos de relés y PLC.



• Operación silenciosa (modelos selectos): algunas versiones cuentan con un rectificador interno de CA/CC que impulsa la bobina con CC, lo que reduce significativamente el zumbido y el ruido durante el funcionamiento.



• Instalación rápida y sencilla: el diseño de cuerpo compacto con marcas de terminales claras (A1/A2 para bobina, 1/L1, 3/L2, 5/L3 para circuito principal) facilita un cableado rápido. Accesorios opcionales a presión, incluidos bloques de contactos auxiliares, enclavamientos mecánicos y supresores de sobretensiones.



• Construcción duradera: la carcasa termoestable-retardante de llama (UL94 V-0) garantiza seguridad y longevidad en entornos industriales hostiles.



• Indicador visual de estado: el indicador mecánico integrado-muestra la posición del contacto (ENCENDIDO/APAGADO) de un vistazo para solucionar problemas fácilmente.



Aplicaciones típicas

Arrancadores de motor y centros de control de motores (MCC)

Compresores HVAC y controles de ventiladores

Sistemas transportadores y equipos de manipulación de materiales.

Paneles de contactores de iluminación

Estaciones de control de bombas

Controles de hornos y calentadores industriales.

Controles de ascensores y grúas.

Equipos agrícolas y de riego.



Guía de selección



Tamaño del marco	Corriente nominal (es decir)	Potencia del motor (220 V)	Potencia del motor (380 V)
09	9A	2,2kW	4kW
12	12A	3kW	5,5kW
18	18A	4kW	7,5kW
25	25A	5,5kW	11kW
32	32A	7,5kW	15kW
40	40A	11kW	18,5kW
50	50A	15kW	22kW
65	65A	18,5kW	30kW
80	80A	22kW	37kW
95	95A	30kW	45kW



Seguridad y cumplimiento

Certificado IEC/EN 60947-4-1

Cumple con CCC, CE y RoHS (según el modelo/región)

Listo para supresión de sobretensiones integrado- (módulo externo opcional)

Protección contra falla de fase y sobrecarga cuando se combina con un relé de sobrecarga térmica



Dimensión (mm)





Modelo	Dimensión (mm)
	A	B	C	D	a	b	Φ
CJX2-09/12	47	76	82	113	34/35	50/60	4.5
CJX2-18	47	76	87	118	34/35	50/60	4.5
CJX2-25	57	86	95	126	40	48	4.5
CJX2-32	57	86	100	131	40	48	4.5
CJX2-40/65	77	129	116	145	40	100/110	6.5
CJX2-80/95	87	129	127	175	40	100/110	6.5
