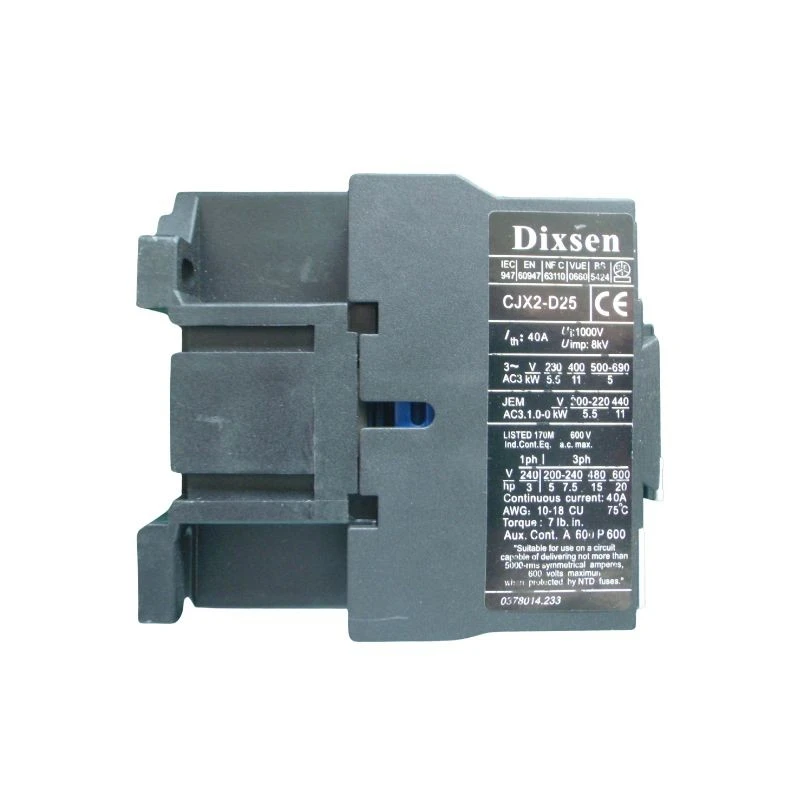

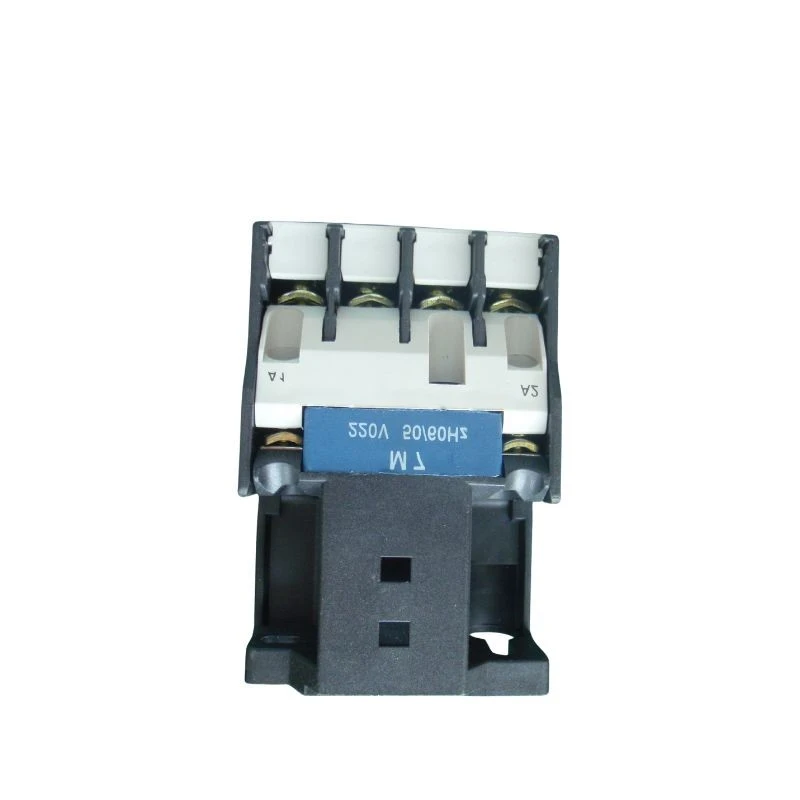

Contactor magnético de 25A 220V CA



Un contactor magnético de 25 A y 220 V CA es un dispositivo de conmutación electromagnético de 3 polos con una corriente operativa nominal de 25 amperios y una bobina de control de 220 V CA (50/60 Hz). Diseñado para control remoto de encendido/apagado, es la solución estándar-de la industria para gestionar de forma segura motores, compresores, bombas, iluminación y otras cargas industriales o comerciales. Su construcción robusta y rendimiento confiable lo convierten en un componente esencial en arrancadores de motores, paneles de distribución de energía y sistemas de automatización.



Especificaciones clave



Parámetro	Especificación
Número de polos	3 polos (contactos principales 3NO)
Corriente operativa nominal (es decir)	25A (AC‑3 / AC‑1)
Voltaje de la bobina	220 VCA (50/60 Hz)
Tensión nominal de aislamiento (Ui)	690V
Tensión nominal de resistencia al impulso (Uimp)	6kV
Categoría de utilización	AC‑3 (arranque de motor), AC‑1 (cargas resistivas)
Potencia del motor (a 380/400 V)	Aproximadamente. 11kW
Potencia del motor (a 220/230 V)	Aproximadamente. 5.5kW
Contactos auxiliares	1NO + 1NC (configuraciones integradas y opcionales disponibles)
Vida mecánica	Mayor o igual a 10 millones de operaciones
Vida eléctrica	Mayor o igual a 1 millón de operaciones (con carga nominal)
Temperatura de funcionamiento	-35 grados a +70 grados
Montaje	Montaje en carril DIN o tornillos
Estándares	IEC 60947-4-1, GB/T 14048.4



Características y beneficios



Conmutación trifásica confiable: abre o cierra simultáneamente los tres circuitos de alimentación, lo que garantiza un control de carga equilibrado y un funcionamiento seguro.



Bobina de 220 V CA: compatible con voltajes de control industriales estándar, y ofrece una fácil integración en paneles de control y sistemas PLC existentes. La bobina funciona de manera confiable dentro del 85% ~ 110% del voltaje nominal.



Alta capacidad de ruptura: los contactos principales de aleación de plata brindan una excelente resistencia al arco y una baja resistencia de contacto, capaces de manejar corrientes de irrupción del motor de hasta 7 veces la corriente nominal.



Contactos auxiliares incorporados: incluye contactos auxiliares 1NO + 1NC para circuitos de autoretención, enclavamiento, indicación de estado o retroalimentación de PLC.



Compacto y que ahorra espacio: el diseño de cuerpo delgado optimiza el espacio del panel, lo que permite una instalación de alta densidad en gabinetes de control.



Larga vida útil: diseñado para una alta resistencia mecánica y eléctrica, lo que reduce los costos de mantenimiento y reemplazo.



Indicador visual de estado: el indicador mecánico incorporado muestra la posición del contacto (ENCENDIDO/APAGADO) de un vistazo para una fácil solución de problemas.



Carcasa retardante de llama: construida con materiales termoestables con clasificación UL94 V‑0 para seguridad en entornos industriales.



Aplicaciones típicas

Este contactor magnético de 25 A y 220 V CA se utiliza ampliamente en:



Arrancadores de motor: combinados con relés de sobrecarga térmica para una protección completa del motor.

Sistemas HVAC: control de compresores, ventiladores y bombas.

Sistemas transportadores: arranque/parada remota de equipos de manipulación de materiales.

Estaciones de control de bombas: bombas de agua, sistemas de riego y tratamiento de aguas residuales.

Automatización Industrial – Integración en maquinaria controlada por PLC.

Paneles de control de iluminación: conmutación de circuitos de iluminación de alta potencia.

Equipos de calefacción: hornos, hornos y calentadores industriales.



Sespecificación



Tipo		CJX2-D09	CJX2-D12	CJX2-D18	CJX2-D25	CJX2-D32	CJX2-D40	CJX2-D50	CJX2-D65	CJX2-D80	CJX2-D95
Trabajo clasificado corriente (A)	AC3	9	12	18	25	32	40	50	65	80	95
	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Potencias nominales estándar de motores trifásicos 50/60Hz en categoría C-3(kW)	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Corriente térmica nominal (A)		20	20	32	40	50	60	80	80	125	125
vida electrica	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Vida mecánica (x10⁴)		1000	1000	1000	1000	800	800	800	800	600	600
Número de contactos		3P+NO					3P+NC+NO
		3P+NC



Dimensión (mm)





Modelo	Dimensión (mm)
	A	B	C	D	a	b	Φ
CJX2-09/12	47	76	82	113	34/35	50/60	4.5
CJX2-18	47	76	87	118	34/35	50/60	4.5
CJX2-25	57	86	95	126	40	48	4.5
CJX2-32	57	86	100	131	40	48	4.5
CJX2-40/65	77	129	116	145	40	100/110	6.5
CJX2-80/95	87	129	127	175	40	100/110	6.5
