Transformadores divididos flexibles

1. Definición
Un transformador de corriente de núcleo dividido (CT) es un tipo de transformador de instrumentos diseñado con un núcleo magnético separable que se puede abrir y sujetar alrededor de un conductor energizado sin interrumpir el circuito. Esto lo distingue de los CT de núcleo sólido que requieren la desconexión del conductor para la instalación.

2. Principio de trabajo
Inducción electromagnética: cuando la corriente de CA fluye a través del conductor primario, induce una corriente proporcional en el devanado secundario de la TC.
Relación de giros: la corriente secundaria se reduce por la relación Turns (por ejemplo, 100: 5 para 100A primario → 5A secundario).
Resistencia a la carga: convierte la corriente secundaria en una señal de voltaje medible.

3. ¿Por qué elegir el diseño de núcleo dividido?
Sin interrupción del circuito: instalar en conductores en vivo
Capacidad de modificación: ideal para instalaciones existentes
Portabilidad: algunos modelos diseñados para medidas temporales
Seguridad: elimina los riesgos asociados con los circuitos de ruptura

4. Aplicaciones típicas
Sistemas de monitoreo de energía
Análisis de calidad de potencia
Monitoreo de carga de motor
Sistemas de energía renovable
Implementaciones de cuadrícula inteligente
Seguimiento de eficiencia del sistema HVAC

5. Consideraciones técnicas
Precisión versus costo: mayor precisión (clase 0.2) cuesta más que la clase 1.0
Respuesta de frecuencia: modelos estándar para 50/60Hz, especializados para frecuencias más altas
Cambio de fase: importante para las aplicaciones de medición de energía
Corriente de saturación: debe exceder la corriente de falla esperada máxima

6. Directrices de instalación
Asegure el cierre completo del núcleo
Posición lejos de otros conductores de transporte de corriente
Verificar la coincidencia adecuada de la resistencia de la carga
Verifique la polaridad para la relación de fase correcta
Circuito secundario de tierra cuando sea necesario

7. Ventajas sobre CTS de núcleo sólido

8. Limitaciones
Precisión ligeramente menor que las CT de núcleo sólido equivalente
Tamaño físico más grande para la misma calificación actual
Potencial para el cierre inadecuado que afectan las mediciones

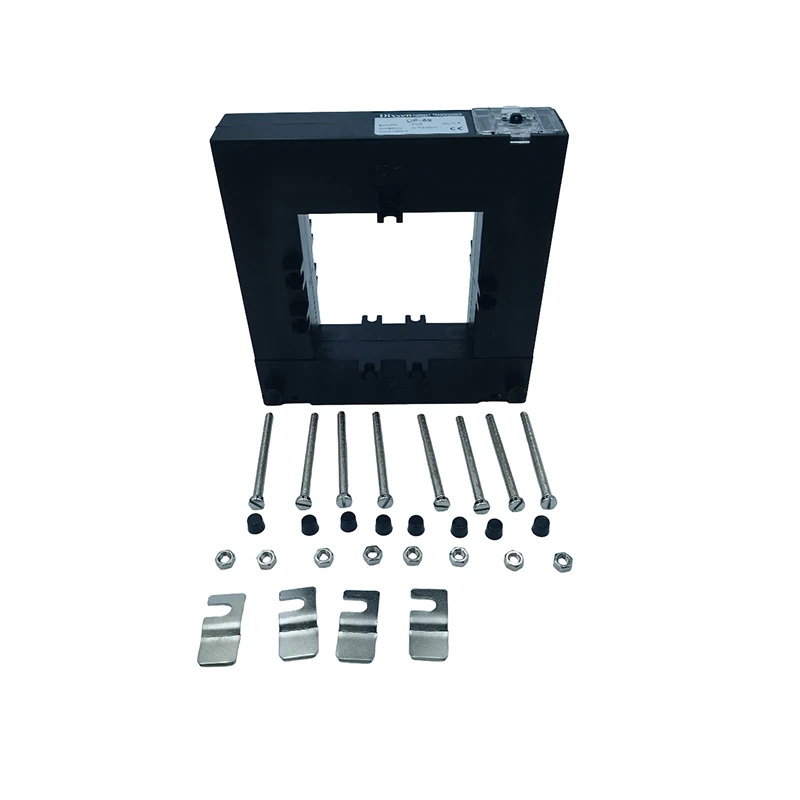

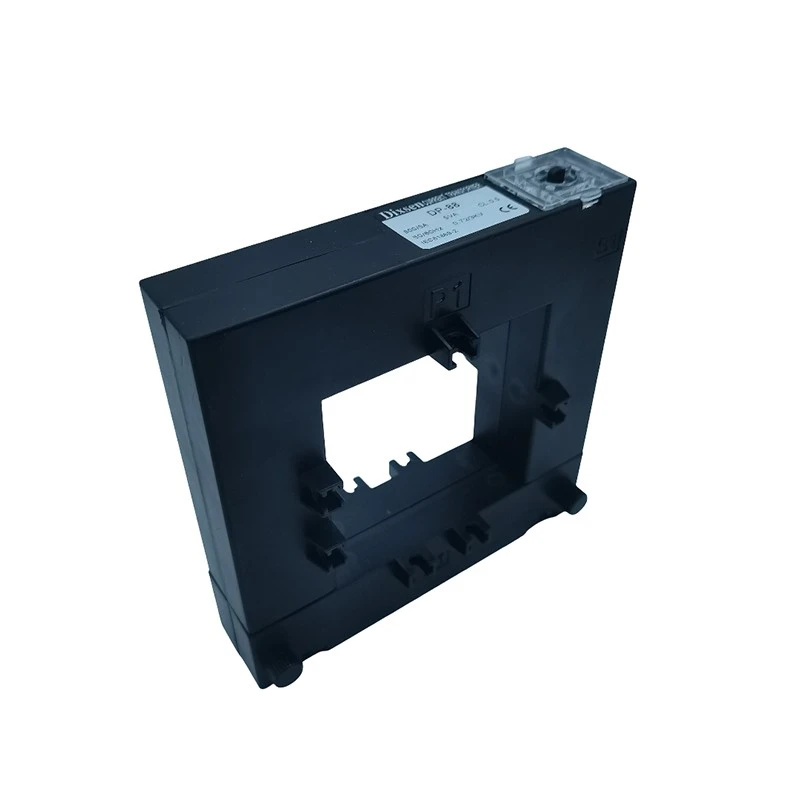

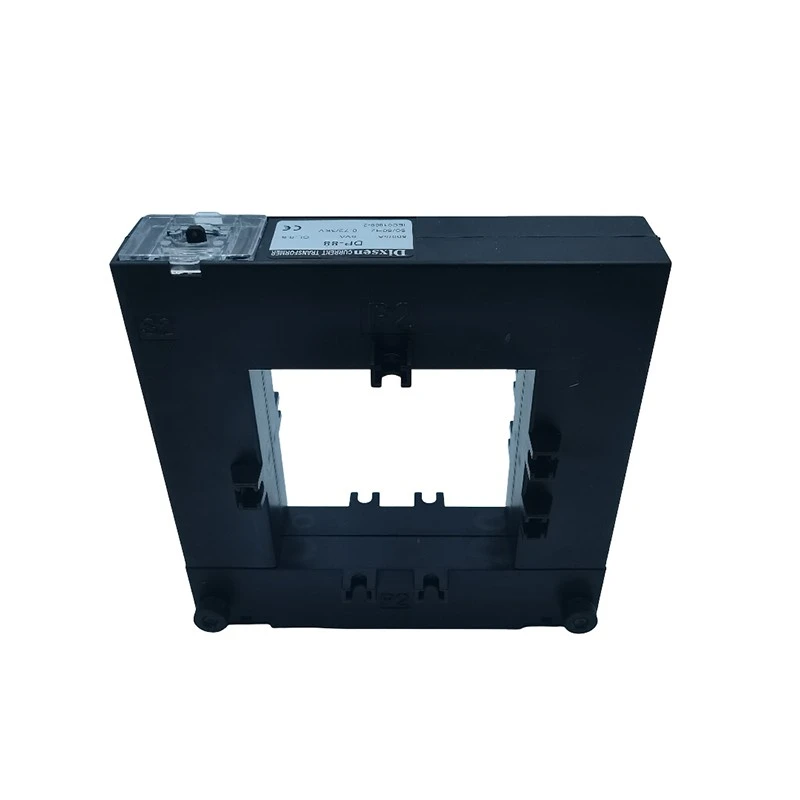

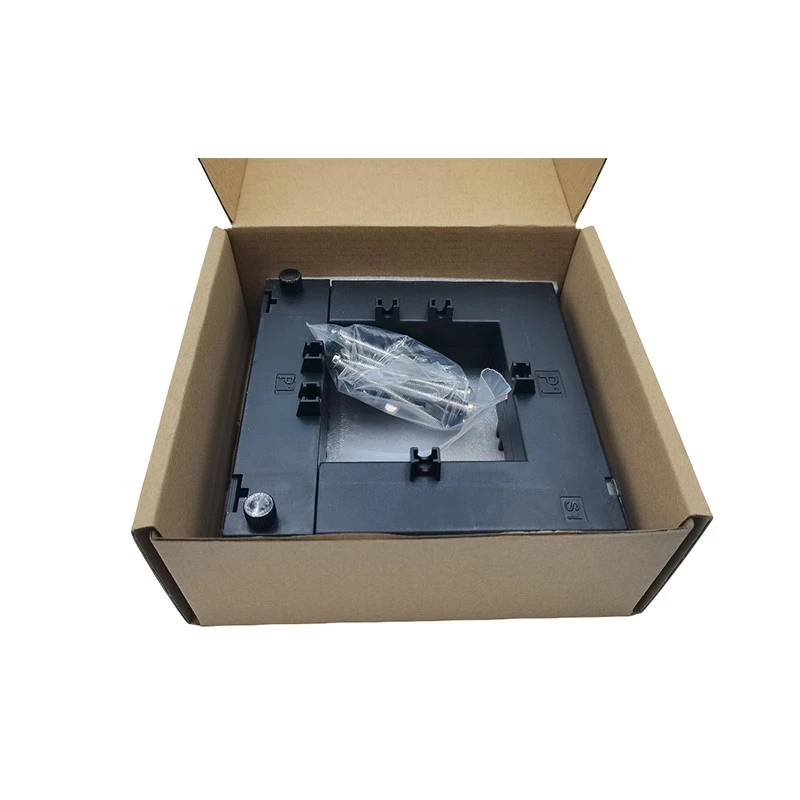

Transformadores de corriente de núcleo dividido DP-88: la solución definitiva para instalaciones complejas

Los transformadores divididos flexibles de la serie DP-88 representan un avance en la tecnología de transformadores actual, con un diseño de núcleo flexible innovador que se adapta a entornos de instalación desafiantes. A diferencia de los transformadores rígidos de núcleo dividido, nuestra construcción flexible permite la instalación en espacios donde los CT convencionales simplemente no se ajustan, al tiempo que mantienen una precisión de medición excepcional.

Instalación verdadera de interrupción cero: la tecnología de núcleo flexible única permite la instalación sin:
Desconexión de cable
Desmantelamiento de la barra colectiva
Apagado del sistema

Despliegue del 90% más rápido en comparación con los transformadores de núcleo sólido
Operación sin herramientas con mecanismo intuitivo de Snap-Lock

Reducción del 75% en los costos laborales de instalación
Diseño 100% reutilizable para aplicaciones temporales
Garantía incondicional de 1 año
Certificaciones globales que incluyen IEC 61869 y CE

El transformador de núcleo dividido DP-88 redefine las posibilidades de instalación, combinando la precisión de dispositivos de núcleo sólido con flexibilidad de instalación sin precedentes.

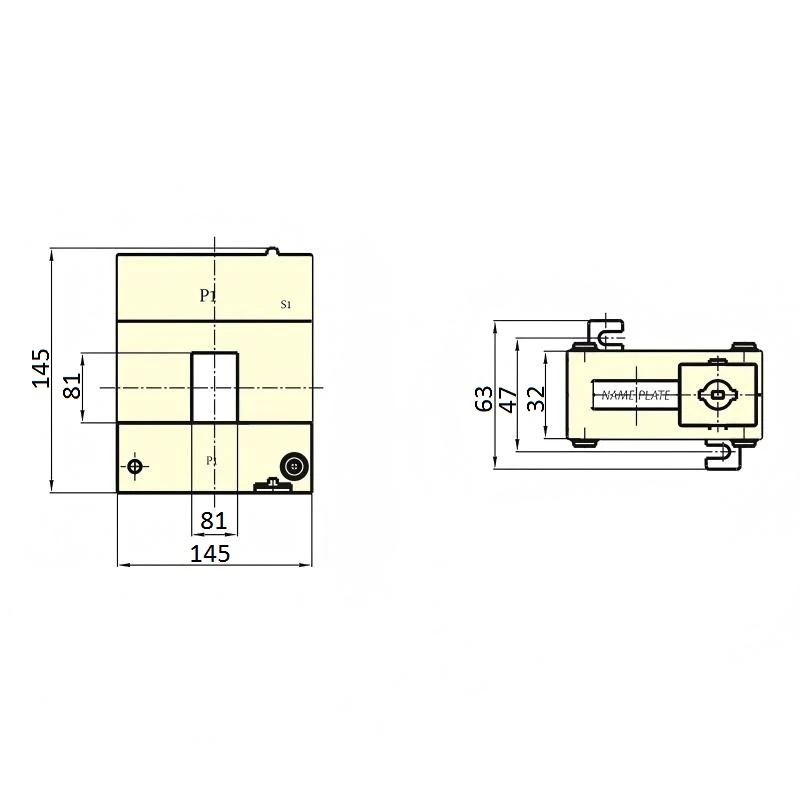

Dimensión (mm)
