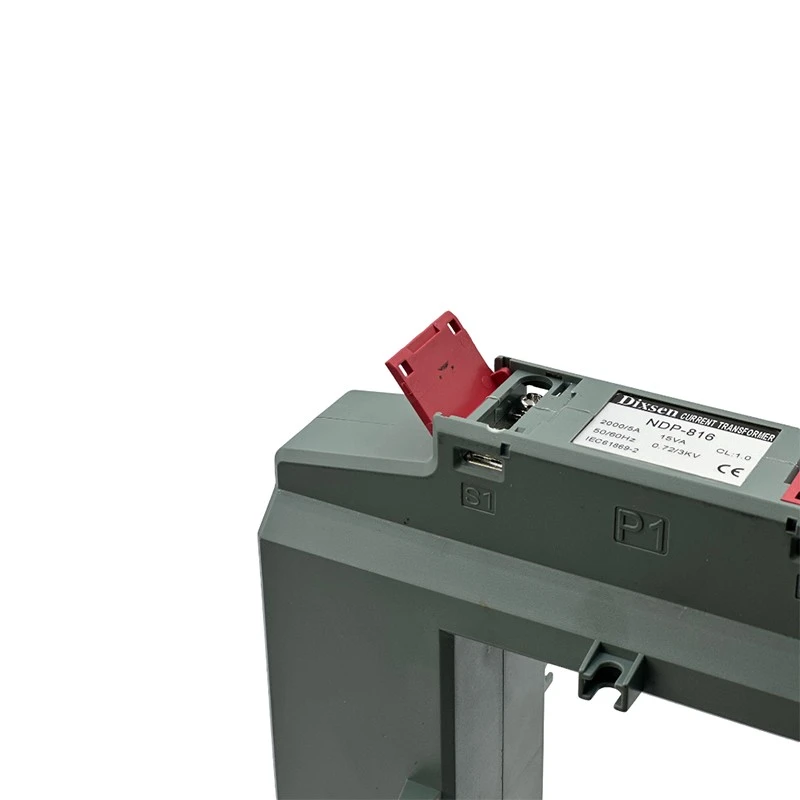

Abrir transformador de corriente de núcleo
El transformador de corriente de núcleo abierto de la serie NDP-816 representa un sistema de transformador de corriente de núcleo dividido avanzado con un mecanismo patentado de liberación de botón de empuje. Este diseño innovador permite la instalación en caliente en conductores energizados sin interrupción del servicio o herramientas especializadas. La construcción sin mantenimiento combina un núcleo de medición de alta precisión (clase 0.5) con protección ambiental, lo que lo hace ideal para implementaciones de redes inteligentes y aplicaciones de monitoreo de energía industrial.
Descripción
Split Core CT (transformador de corriente): una guía rápida
¿Qué es un CT de núcleo dividido?
Un transformador de corriente de núcleo dividido es un tipo de TC con un núcleo con bisagras o separable, lo que le permite sujetar alrededor de un conductor vivo sin desconectar el circuito. Mide la corriente de CA inductivamente y se usa ampliamente para el monitoreo no invasivo.
Características clave
✅ Instalación fácil: no es necesario cortar o desconectar los cables.
✅ La modernización: ideal para agregar a los sistemas existentes.
✅ Reutilizable: se puede mover entre conductores.
✅ Rango de corriente amplia: típicamente mide 5A a 5000A (depende del modelo).
✅ Opciones de salida-Salidas comunes: 0-5a, 0-1v, 4-20 mA.
Ventajas vs. CTS de núcleo sólido
|
Característica |
CT de núcleo dividido |
CT de núcleo sólido |
|
Instalación |
Agua (rápido) |
Requiere descanso de cableado |
|
Costo |
Más alto |
Más bajo |
|
Reutilización |
Sí |
No |
|
Mejor para |
Modificaciones, uso temporal |
Nuevas instalaciones |
¿Cuándo usar un CT de núcleo dividido?
✔ Necesita medir sin cerrar la potencia
✔ Monitoreo de corriente temporal o portátil
✔ Cables grandes donde no se ajustan los CT de núcleo sólido
NDP -816 Serie Open Core Current Transformer - Diseño innovador para cuadrículas modernas

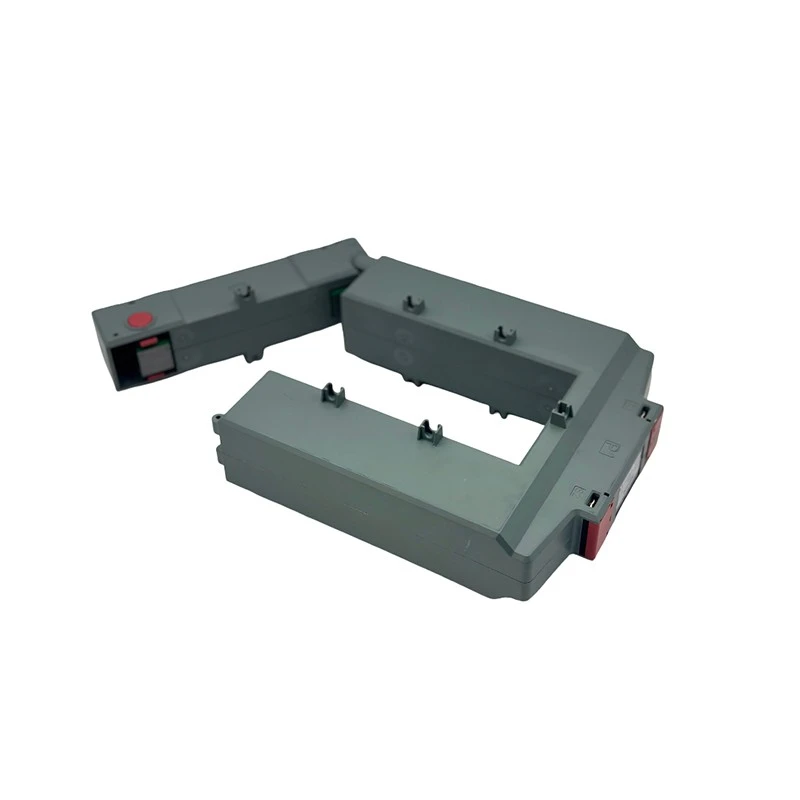

El transformador de corriente de núcleo abierto de la serie NDP-816 introduce un avance en la tecnología de transformador, lo que permite la implementación rápida de la red y el mantenimiento eficiente del sistema. Su diseño único de diseño de núcleo dividido permite la instalación en vivo sin desconexión de la barra colectora/cable: simplemente abrir, posicionar y seguro.
Ingeniería de precisión
• Precisión de clase 0.5 con núcleo de acero de silicio de alto grado
• Recinto compuesto de PC/ABS-Retardant de llama
• Optimizado para el monitoreo de la línea de distribución
Ventajas del núcleo
① Mecanismo de abrazadera rotativa de 90 grados para la instalación sin herramientas
② LLATA DE INMBEDIDAD DEL ALUMINUMA DURABLE

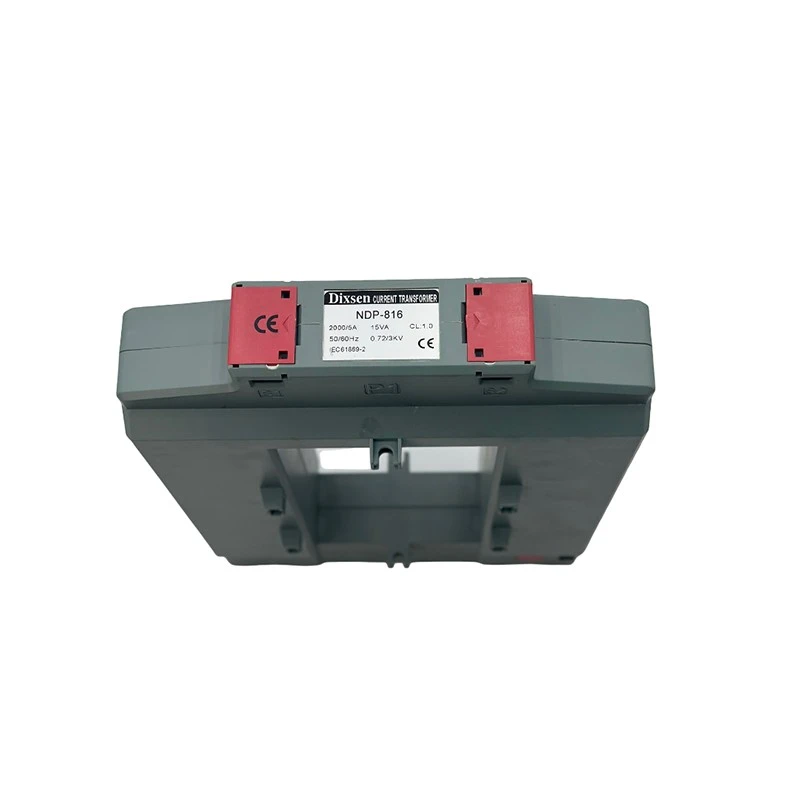

③ Terminales sellables de plomo para protección de manipulación

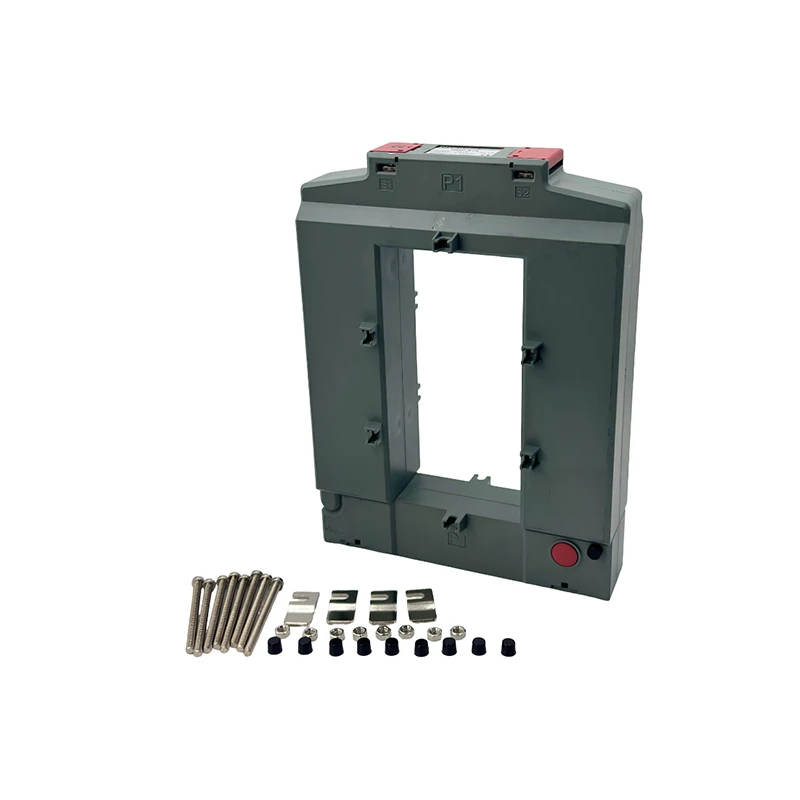

④ Asegure la doble fijación (sistema de clip + pernos)
Aplicaciones
- Instalaciones de cuadrícula inteligente
- Sistemas de medición de línea en vivo
- Actualizaciones de infraestructura
Parámetros
|
Modelo |
Relación (a) |
Carga [VA] |
|
|
Clase: 0.5 |
Clase: 1.0 |
||
|
NDP-816 |
1000/5 |
10 |
15 |
|
NDP-816 |
1500/5 |
10 |
15 |
|
NDP-816 |
2000/5 |
15 |
20 |
|
NDP-816 |
2500/5 |
20 |
25 |
|
NDP-816 |
3000/5 |
25 |
30 |
|
NDP-816 |
4000/5 |
30 |
40 |
|
NDP-816 |
5000/5 |
30 |
40 |

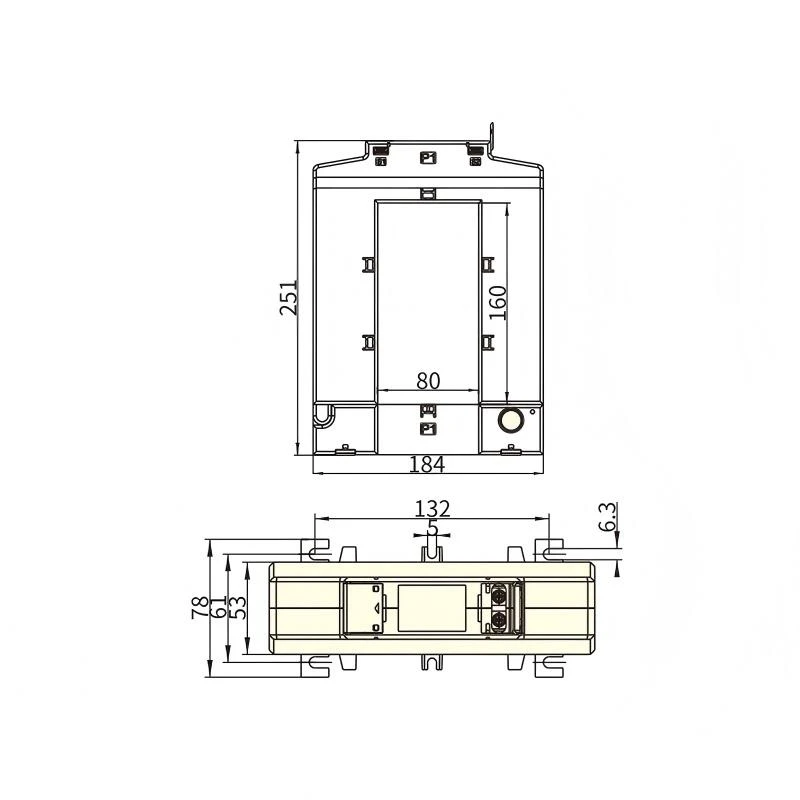

Dimensión (mm)
Etiqueta: Transformador de corriente de núcleo abierto, fabricantes de transformadores de corriente de núcleo abierto de China, proveedores, fábrica
