Transformadores de corriente de CA
Los transformadores de corriente de Dixsen AC ABO -30 C son adecuados para aplicaciones exigentes con alta precisión y medición de corriente grande . El ABO -30 C fue desarrollado independientemente por Dixsen, combinando 30 años de expertos de ingeniería y características avanzadas: NamePlate transparente, cobertura del sello principal, dos opciones de instalación, Class 0 {7.}}}}}}}} La precisión y la medición amplia varían de 50A a 300A . Es ideal para el monitoreo de energía, la gestión de energía y los sistemas industriales que requieren una alta precisión de medición de corriente.
Descripción
¿Qué es un transformador actual?
Un transformador de corriente (CT) es un tipo de transformador de instrumentos que reduce la corriente primaria alta a una corriente secundaria inferior estandarizada para la medición de CA . Se usa comúnmente en sistemas de energía, medición, protección y aplicaciones de monitoreo .
Cómo funciona un transformador actual:
El principio de trabajo de un transformador de corriente (CT) es la inducción electromagnética, similar al de un transformador estándar . La siguiente es una subdivisión simple:
¿Cómo funciona?
Bobinado primario: lleva una corriente grande desde la línea de alimentación (E . G . 100 a, 1000a) .
Devanado secundario: genera una corriente proporcionalmente baja (generalmente 5a o 1a), utilizada para medir o proteger dispositivos .
Relación de giros (n₂/n₁): define el factor proporcional entre la corriente primaria y la corriente secundaria .
Ejemplo: 1000: 5 CT indica que 1000A tiempos primarios y secundarios → 5a veces .
Características clave de los transformadores actuales:
1. Precisión: Utilizado para medición de corriente precisa en medición de energía (clase 0 . 2, 0.5) y protección (clase 5p, 10p).
2. carga (capacidad de carga)
- Carga máxima (en VA) El circuito secundario puede manejar sin un error significativo .
- Debe coincidir con los instrumentos conectados (E . G ., metros, relés) .
3. tipos de núcleo
- CTS de medición: núcleos de alta permeabilidad para la precisión en corrientes normales .
- Protección CTS: diseñado para manejar las corrientes de fallas sin saturación .
4. estándares y cumplimiento
- Siga IEC 61869, asegurando la seguridad y el rendimiento .
Aplicaciones de transformadores actuales:
-Smart Energy Meding (subestaciones, edificios comerciales)
-Los de monitoreo de potencia y sistemas de control
-Lainecible integración energética (solar, eólica)
-Monitoreo de automatización y carga de motor industriales
Nota de seguridad importante:
¡NUNCA CIRCUITO ABIERTO UN CT LIVE SECUNDARIO! Esto puede generar altos voltajes peligrosos, lo que podría provocar daños al equipo y lesiones personales . El circuito secundario siempre está cortado antes de desconectarse .

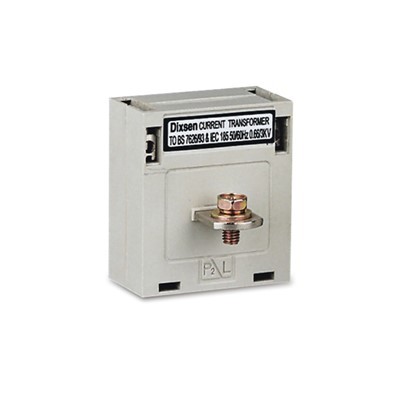

ABO -30 C por Dixsen: tecnología de detección de transformadores de corriente de AC en el rendimiento de medición superior con rendimiento de medición superior
Transformadores de corriente de alto rendimiento: diseñados con 30+ años de experiencia, los transformadores de corriente AC de Dixsen ABO -30 C ofrecen precisión y confiabilidad superiores para la gestión de energía y las aplicaciones industriales
Innovación
1. precisión de grado de laboratorio (0.2s capaz)
Totalmente compatible con IEC 61869-2 y estándares internacionales .
La configuración estándar mantiene la clase 0 . 5, con opciones de alta precisión que alcanzan los niveles de precisión de 0.5, 0.2 y 0.2s.
2. Diseño de ingeniería exclusivo
Ventana de la placa de identificación de transferencia: no es necesario abrir la unidad para verificar los detalles, acelerando el servicio .
Puerto de sello anti-Tamper: Bloques de acceso no autorizado, manteniendo las mediciones precisas y conformes .
Montaje flexible: adjuntar a paneles o barras colectivas, adaptándose a diferentes necesidades de configuración .
3. detección de corriente versátil (50a - 300a)
Admite diversas necesidades de monitoreo de energía desde sistemas industriales pesados a escala pesada .
4. construcción de grado industrial
Diseñado con núcleos magnéticos de baja pérdida (acero de silicio/nanocristalino) para una alta precisión y una carcasa-retardante de llama (UL94 V 0) para una operación segura .
Por qué elegir Dixsen 'S Modelo de transformadores de corriente ABO -30 C
- Experiencia comprobada: una década de I + D garantiza un rendimiento de primer nivel .
- Opciones personalizables: múltiples métodos de instalación y clases de precisión .
- Diseño a prueba de manipulaciones: el orificio del sello de plomo mejora el cumplimiento antirrobo .
- Cumplimiento de estándares globales: cumple con IEC y otras certificaciones .
Con el modelo de transformadores actual de Dixsen Abo -30 C, los clientes obtienen una solución altamente precisa, segura y adaptable para las necesidades de medición de potencia moderna .
Parámetros
|
Modelo |
Relación (a) |
Carga (VA) |
|
|
Clase: 0.5s |
Clase: 0.5 |
||
|
ABO -30 C |
50/5 |
1.5 |
1.5 |
|
ABO -30 C |
60/5 |
1.5 |
1.5 |
|
ABO -30 C |
75/5 |
2.5 |
2.5 |
|
ABO -30 C |
80/5 |
2.5 |
2.5 |
|
ABO -30 C |
100/5 |
3.75 |
3.75 |
|
ABO -30 C |
150/5 |
5 |
5 |
|
ABO -30 C |
200/5 |
5 |
5 |
|
ABO -30 C |
250/5 |
5 |
5 |
|
ABO -30 C |
300/5 |
5 |
5 |
Dimensión (mm)
