¿Cuál es el rango de respuesta de frecuencia de un CT miniatura con barra colectora?

¿Cuál es el rango de respuesta de frecuencia de un CT miniatura con barra colectora?

Como proveedor líder de CT en miniatura con barra colectora, a menudo recibo consultas sobre el rango de respuesta de frecuencia de nuestros productos. Comprender el rango de respuesta de frecuencia es crucial para los usuarios, ya que afecta directamente el rendimiento y la precisión de la medición actual en diversas aplicaciones.

Comprender el rango de respuesta de frecuencia

El rango de respuesta de frecuencia de un CT en miniatura con barra colectora se refiere al rango de frecuencias sobre las cuales el transformador de corriente puede medir con precisión la corriente. Normalmente se define por los límites de frecuencia superior e inferior dentro de los cuales el transformador mantiene un nivel específico de precisión.

En los sistemas eléctricos, las corrientes pueden tener una amplia gama de frecuencias. Por ejemplo, en los sistemas de distribución de energía, la frecuencia fundamental suele ser de 50 Hz o 60 Hz, pero también puede haber frecuencias armónicas presentes debido a cargas no lineales, como los dispositivos electrónicos de potencia. En algunas aplicaciones industriales, motores, generadores u otros equipos pueden generar corrientes de alta frecuencia.

Un CT en miniatura con barra colectora debe poder medir con precisión las corrientes en este espectro de frecuencia para garantizar un funcionamiento confiable del sistema eléctrico. Si la frecuencia de la corriente está fuera del rango de respuesta de frecuencia del CT, la medición puede ser inexacta, lo que provocará lecturas incorrectas y posibles problemas en el sistema.

Factores que afectan el rango de respuesta de frecuencia

Varios factores pueden afectar el rango de respuesta de frecuencia de un CT en miniatura con barra colectora.

1. Material del núcleo: El material del núcleo del transformador de corriente juega un papel importante en la determinación de su respuesta de frecuencia. Los diferentes materiales del núcleo tienen diferentes propiedades magnéticas, como la permeabilidad y la histéresis. Por ejemplo, los núcleos de ferrita se utilizan a menudo en aplicaciones de alta frecuencia porque tienen una alta permeabilidad a altas frecuencias y bajas pérdidas. Por otro lado, los núcleos de acero al silicio se utilizan comúnmente en aplicaciones de frecuencia industrial debido a sus buenas propiedades magnéticas a 50 Hz o 60 Hz.

2. Diseño sinuoso: El diseño de los devanados del TC también afecta su respuesta de frecuencia. El número de vueltas, el calibre del cable y la configuración del devanado pueden influir en la inductancia y capacitancia del CT, lo que a su vez afecta su respuesta de frecuencia. Un devanado bien diseñado puede ayudar a ampliar el rango de respuesta de frecuencia del CT.

3. Impedancia de carga: La impedancia de carga conectada al secundario del CT también puede tener un impacto en su respuesta de frecuencia. Si la impedancia de carga es demasiado alta o demasiado baja, puede hacer que el CT funcione fuera de su rango de frecuencia óptimo, lo que provocará mediciones inexactas.

Rango de respuesta de frecuencia típico de CT en miniatura con barra colectora

El rango de respuesta de frecuencia de un CT en miniatura con barra colectora puede variar según el diseño y la aplicación específicos. En general, para aplicaciones de frecuencia industrial, el rango de respuesta de frecuencia puede ser de unos pocos Hz a unos cientos de Hz. Por ejemplo, un CT diseñado para usarse en un sistema de distribución de energía de 50 Hz o 60 Hz puede tener un rango de respuesta de frecuencia de 10 Hz a 400 Hz.

Sin embargo, para aplicaciones que requieren medición de corrientes de alta frecuencia, como en electrónica de potencia o control de motores de alta velocidad, es posible que sea necesario ampliar el rango de respuesta de frecuencia a varios kHz o incluso MHz. Algunos CT miniatura avanzados con barra colectora pueden tener un rango de respuesta de frecuencia de unos pocos Hz a varios MHz, lo que les permite medir corrientes con precisión en una amplia gama de aplicaciones.

Aplicaciones y la importancia del rango de respuesta de frecuencia

El rango de respuesta de frecuencia de un CT miniatura con barra colectora es fundamental en muchas aplicaciones.

1. Sistemas de distribución de energía: En los sistemas de distribución de energía, la medición precisa de la corriente es esencial para monitorear la carga, proteger el equipo y garantizar la estabilidad de la red eléctrica. Un CT con un rango de respuesta de frecuencia adecuado puede medir con precisión la corriente de frecuencia fundamental, así como cualquier corriente armónica presente en el sistema, lo que ayuda a detectar y diagnosticar problemas como sobrecarga o distorsión armónica.

2. Electrónica de potencia: En aplicaciones de electrónica de potencia, como inversores, convertidores y variadores de motor, a menudo se generan corrientes de alta frecuencia. Se necesita un CT en miniatura con un amplio rango de respuesta de frecuencia para medir con precisión estas corrientes, lo cual es importante para controlar el funcionamiento de los dispositivos electrónicos de potencia y garantizar su eficiencia y confiabilidad.

3. Sistemas de energía renovable: En sistemas de energía renovable, como plantas de energía solar y eólica, la frecuencia de la corriente puede variar dependiendo de las condiciones de funcionamiento. Un TC con un rango de respuesta de frecuencia adecuado puede medir con precisión la corriente en estos sistemas, ayudando a optimizar la generación de energía y la integración de energías renovables en la red.

Nuestros productos y rango de respuesta de frecuencia

Como proveedor de CT en miniatura con barra colectora, ofrecemos una amplia gama de productos con diferentes rangos de respuesta de frecuencia para satisfacer las diversas necesidades de nuestros clientes. Nuestros productos están diseñados utilizando materiales y tecnologías avanzados para garantizar una alta precisión y confiabilidad.

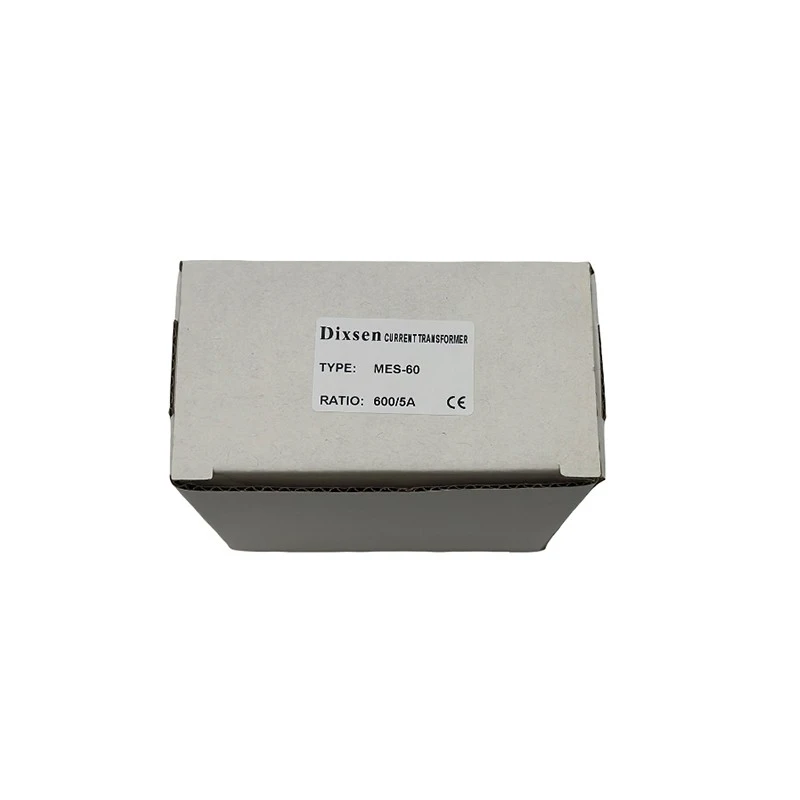

Por ejemplo, nuestroMontaje en carril DIN CtEs una opción popular para aplicaciones de distribución de energía. Tiene un rango de respuesta de frecuencia de 10 Hz a 400 Hz, que es adecuado para medir la corriente de frecuencia fundamental y la mayoría de las corrientes armónicas en un sistema de energía de 50 Hz o 60 Hz.

NuestroTransformador de montaje en panel de bajo voltajeestá diseñado para su uso en aplicaciones de paneles de bajo voltaje. También tiene un amplio rango de respuesta de frecuencia, lo que le permite medir con precisión corrientes en una variedad de sistemas eléctricos.

Además, nuestroTransformador de corriente CA CCes capaz de medir corrientes CA y CC, con un rango de respuesta de frecuencia que puede ampliarse a varios kHz, lo que lo hace adecuado para aplicaciones en electrónica de potencia y control de motores de alta velocidad.

Conclusión

El rango de respuesta de frecuencia de un CT miniatura con barra colectora es un parámetro importante que determina su rendimiento y su idoneidad para diferentes aplicaciones. Al comprender los factores que afectan el rango de respuesta de frecuencia y elegir un CT con un rango de respuesta de frecuencia adecuado, los usuarios pueden garantizar una medición precisa de la corriente en sus sistemas eléctricos.

Si está interesado en nuestros productos CT en miniatura con barra colectora o tiene alguna pregunta sobre el rango de respuesta de frecuencia, no dude en contactarnos para obtener más información y analizar sus requisitos específicos. Estamos comprometidos a brindar productos de alta calidad y un excelente servicio al cliente para satisfacer sus necesidades.

Referencias

• "Manual del transformador de corriente" por John J. Cathey
• "Análisis y diseño de sistemas de energía" por J. Duncan Glover, Mulukutla S. Sarma y Thomas J. Overbye
• Fichas técnicas de diversos transformadores de corriente de fabricantes de la industria.
